Xe ép rác 22 khối Dongfeng

Xe ép rác 22 khối Dongfeng là dòng xe được sử dụng khá phổ biến hiện nay. Để nắm bắt được nhiều thống số hơn về dòng xe này tại Nhà máy sản xuất Ô tô chuyên dùng Hiệp Hòa, quý khách hàng hãy cùng chúng tôi tìm hiểu trong bài viết bên dưới nhé!

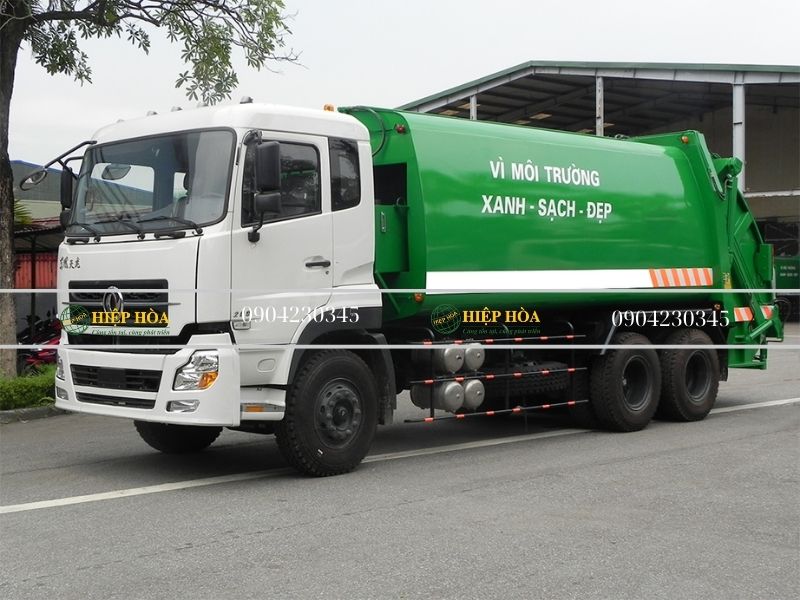

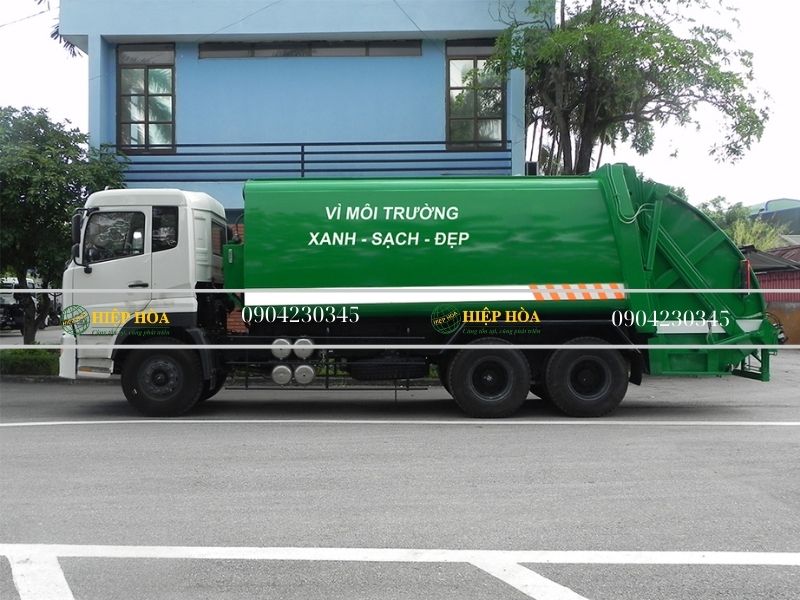

Xe ép rác 22 khối Dongfeng

Xe cơ sở: DONGFENG (DFL1250A8)– Trung Quốc

Động Cơ

• Nhãn hiệu: DONGFENG CUMMINS C260.33
• Kiểu loại: Diesel. 4 kỳ, 6 xy lanh thẳng hàng, tua bin tăng áp
• Công suất Max 191Ps/2.100 rpm
• Mô men soắn Max : 1.025N.m/1.400rpm
• Dung tích xi lanh : 8.300 cm3

Kích thước bao ngoài xe rác (DxRxC): 9.860 x 2.500 x 3.450 mm

Chiều dài cơ sở: 4.350 + 1.300 mm

Số người cho phép chở: 03 Người

Trọng lượng bản thân: 14.170 kg

Trọng lượng toàn bộ: 24.000 kg

Cỡ lốp: 11 – R20

Hệ thống phanh: Tang trống, khí nén

Hệ thống lái: Trục vít ê cu bi tuần hoàn, trợ lực thủy lực

Công thức bánh xe: 6×4

Hệ chuyên dùng xe ép rác 22 khối Dongfeng

Vật liệu chính

• Thép hợp kim chất lượng cao, có khả năng chống ăn mòn ngoài khí quyển, chống biến dạng
• Thép Q345b, SS400…
• Vật liệu vách, sàn, nóc, máng : Thép tấm nguyên khổ dày 4mm, 5mm, 6mm.
• Vật liệu khung xương: Thép tấm dập định hình dày từ 4mm – 12mm.

Công nghệ hàn

• Hàn chính bằng Robot hàn tự động
• Hàn máy MIG, hàn thủ công bằng công nghệ MAG

Thùng chính

• Biên dạng: Hình trụ vát, 4 mặt cong trơn, không có xương xung quanh, Có bán kính chuyển tiếp tại 4 góc. Kết cấu sàn dương
• Dung tích: 22m³
• Cơ cấu xả rác: Đẩy xả trực tiếp bằng xylanh tầng thủy lực thông qua lưỡi xả

Thùng ép

• Cơ cấu cuốn ép: Cuốn ép trực tiếp thông qua lưỡi cuốn và tấm ép di động tịnh tiến để ép rác vào thùng chứa
• Thể tích máng cuốn: 1.5 m³
• Tỉ số ép 2 : 1 (m³ : m³)
• Liên kết: Liên kết bản lề bên trên nóc thùng, có khóa liên hoàn tự động bằng thủy lực, gioăng cao su làm kín và giảm va đập
• Nắp đậy: Thân sau xe (thùng cuốn ép rác) được trang bị nắp đậy bằng vải bạt cuốn lên xuống tự động, đảm bảo thẩm mỹ và vệ sinh môi trường (Dùng cho trường hợp khách hàng lựa chọn cơ cấu nạp rác là càng gắp thùng đa năng).
• Thùng chứa nước rác: Dung tích 250 Lít. Có van xả và cửa rọn rác
• Vật liệu: Thép Zam không rỉ, không ăn mòn

Cơ cấu nạp rác

Khách hàng tùy chọn cơ cấu phù hợp:

• Máng nạp rác liền thùng ép
• Càng gắp thùng đa năng cho các loại xe gom rác đẩy tay, thùng rác 240l – 660l

Hệ thống thủy lực

Bơm Thủy Lực

• HYDRO CAR
• Loại: Bơm Piston
• Nhập Khẩu: Ý
• Lưu lượng: 110cc/vòng
• Áp suất làm việc: 250kg/cm²
• Thùng dầu thủy lực: 150Lít

Van Phân phối

• BLB – Nhập khẩu Ý
• Lưu lượng tối đa: 130 lít/phút.
• Áp suất làm việc: 250kg/cm²

Hệ thống xy lanh

• Xy lanh xả rác: 01 cây – Loại 04 tầng tác động 2 chiều
• Nhập khẩu: Modenflex – Ý
• Lực đẩy: 20 tấn
• Áp suất làm việc: 300kg/cm²
• Xy lanh còn lại: Loại 01 tầng tác động 2 chiều
• Xylanh ép: 02 cái
• Xylanh cuốn: 02 cái
• Xylanh nâng thùng ép: 02 cái
• Xylanh nâng cơ cấu nạp: 02 cái
• Xylanh kẹp thùng: 01 cái
• Linh kiện nhập khẩu từ Stelmi, Contarini – Ý, lắp ráp tại nhà máy Ô tô Chuyên dùng Hiệp Hòa – Áp suất làm việc 250kg/cm²

Đường ống

Các ống tuy ô thủy lực cứng, ống mềm, van tiết lưu, van an toàn, van 1 chiều, lọc dầu, đồng hồ đo áp suất…  nhập khẩu EU đồng bộ theo tiêu chuẩn DIN, chịu áp lực cao, thuận tiện cho việc lắp ráp và thay thế

Điều khiển: Khách hàng tùy chọn hệ thống điều khiến: Tay gạt cơ khí thủ công, bán tự động và tự động liên hoàn

Truyền động

• Nguồn động lực bơm: Trích suất từ PTO
• Truyền động bơm: Truyền động qua Các – đăng

Hệ thống điện

• Đèn quay trên nóc đầu thùng chứa: 01 cái
• Đèn giới hạn: 08 cái ( mỗi bên 4 cái)
• Đèn soi làm việc: 03 cái (1 cái trong thùng chứa và 2 cái sau thùng ép)
• Hệ thống dây điện điều khiện hệ chuyên dùng được bó gọn gàng, phân biệt chức năng  theo màu dây, dễ dàng sửa chữa

Công nghệ sơn

• Toàn bộ hệ chuyên dùng được phun cát tẩy rỉ, xử lý bề mặt chống rỉ, bôi keo các mối hàn.
• Sơn lót được sơn hai lớp là sơn 2 thành phần Epoxy chịu nước, va đập và mài mòn.
• Mặt ngoài sơn phủ bằng sơn Nexan Autocoler, màu theo đặt hàng, có trang trí biểu ngữ, LOGO theo yêu cầu khách hàng

Tài liệu và phụ tùng kèm theo xe ép rác 22 khối Dongfeng

Lốp dự phòng: 01 quả cỡ 12R22.5

Đồ nghề

• 01 Bộ đồ nghề tiêu chuẩn theo xe cơ sở
• Thùng nước rửa tay
• Cào rác, chỉa rác

Tài liệu, hồ sơ

• Hồ sơ chứng từ nguốn gốc xe, chứng nhận chất lượng, phiếu xuất xưởng, hóa đơn
• CO, CQ, Tờ khai hải quan Vật liệu, thiết bị, linh kiện nhập khẩu
• Sổ tay hướng dẫn lái xe – CATALOGUE, sổ Bảo Hành.
• Hướng dẫn sử dụng hệ chuyên dùng
